Szczegóły Produktu:
Zapłata:
|
Nazwa: | Symulator SpO2 i EKG | aplikacji: | Symulacja sygnału medycznego |
---|---|---|---|
materiał: | Z tworzyw sztucznych | Kolor: | Żółty |
Typ baterii: | Wbudowany lit | ||
High Light: | Symulator szpitala,sprzęt do symulacji medycznej |

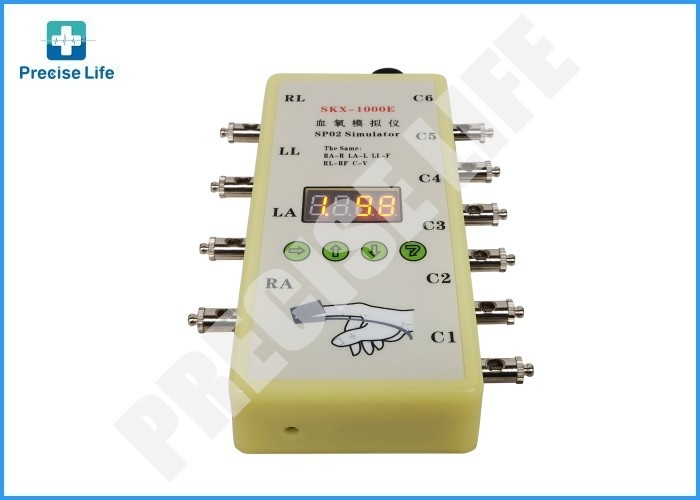

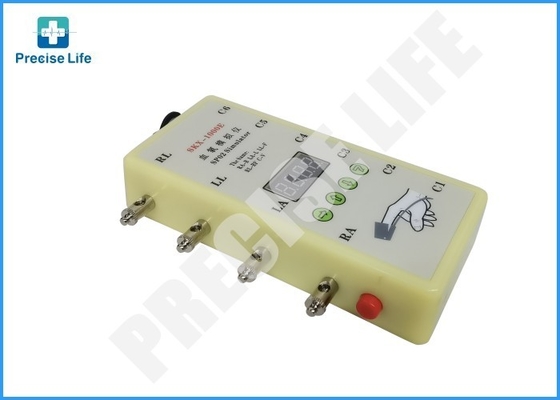

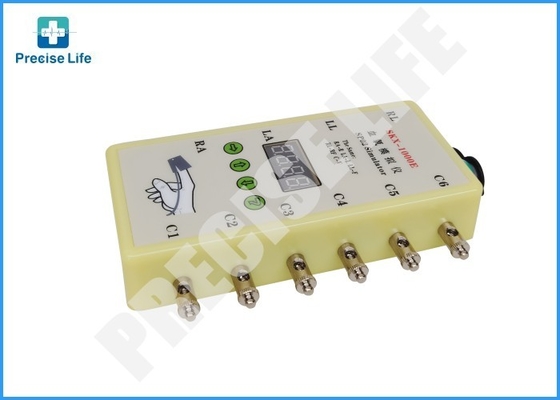

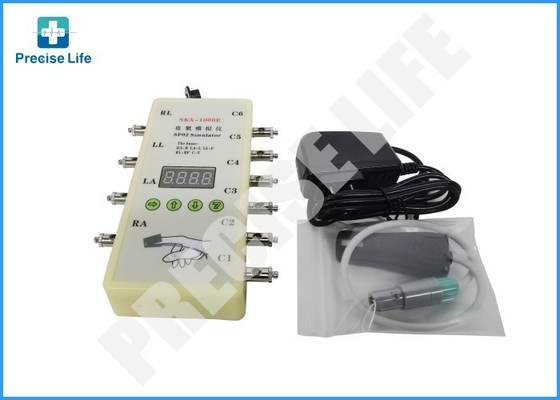

Symulator medyczny SpO2 z funkcją symulatora EKG Symulator SpO2 z 10 odprowadzeniami
Wprowadzenie funkcji SpO2:
1. Zewnętrzny imituj palec, możesz łatwo podłączyć do dowolnego instrumentu testowego SpO2; |
2. Jest to wielofunkcyjny symulator optyczny, wbudowany często wykorzystywany BCI, Mindray, Massi-mo, krzywa fal ; |
3. Oksymetria symuluje zakres: 80%, 85%, 90%, 98%, te 4-punktowe kalibracje wykrywania wartości, tolerancja <= 1%; 60%, 65%, 70%, 75%, ta 4-punktowa kalibracja detekcji wartości, tolerancja <2%; |
4. Częstotliwość tętna: 30,60,80,100,120,160,180,240 bpm łącznie 8 punktów testowych, tolerancja <= 1bpm; |
Wprowadzenie funkcji EKG:
1. Zwykły przebieg EKG, 12-odprowadzeniowe różne zakresy i typy przebiegu synchronicznego; |
2. Plus i rezerwa kierunku sygnału wykrywania tętna; |
|
4. Fala sinusoidalna, zmierz charakterystykę amplitudowo-częstotliwościową |
|
6. Częstotliwość oddechu kształtu oddechowego można zmienić + przebieg EKG; |
7. Możesz ustawić amplitudę sygnału EKG; |
Wprowadzenie kodu waveform:
1. Wartości nasycenia tlenem, ustaw szybkość SpO2 symulatora;
2. Wartość częstości tętna, ustaw wartość częstości tętna symulatora;
3. Wybierz krzywą danych nasycenia tlenem;
4. Zwykły przebieg EKG, 12-odprowadzeniowe różne zakresy i typy przebiegu synchronicznego;
5. Plus-minus trójkątny kształt fali;
6. Fala kwadratowa, wykorzystująca falę prostokątną do pomiaru prędkości skanowania;
7. Fala sinusoidalna, zmierz charakterystykę amplitudowo-częstotliwościową
8. Może zmieniać amplitudę załamka T, wartość tętna, amplitudę załamka R i szerokość fali fali analogowej fali QRS;
9. Symulacja przebiegu fali oddechowej;
A. Ustaw amplitudę sygnału;
Uwaga:
1. Symulator automatycznie wygeneruje wartość 98 tlenu Tlenu, 80 tętna, dane parametrów tlenu we krwi krzywej ,
i kodować jako 4 normalne przebiegi EKG, a częstość oddechów jako 15bpm fali oddechowej.
2. Imituj palec na tle diody czujnika spo2; i imitować część palcową względem czujnika SpO2 PD; i upewnij się
że białe okno z imitującym palcem pozostaje w linii z PD czujnika SpO2, lub doprowadzi do nieprawidłowych danych.
3. Symulator automatycznie wygeneruje amplitudę ołowiu II przy 1mV, oraz w fali wykrywania tętna, fali prostokątnej, fali sinusoidalnej,
Fala QRS, cała amplituda ołowiu II wynosi 1mV.
4. Gdy bateria spadnie poniżej określonej wartości, zawartość wyświetlacza cyfrowego będzie migać, wskazując niski poziom naładowania baterii, a następnie kontynuować
do pracy tylko około czterech godzin. Należy pamiętać, że w tym momencie amplituda fali EKG będzie się zmniejszać.
5. Połączenie części EKG z elektrodą EKG: RA-R (prawe ramię), LA-L (lewe ramię), LL-F (lewa noga), RL-RF (prawostronna), C1-C6 (komoda piersiowa).
6. Podłączenie części EKG do monitora pacjenta: ramię prawego ramienia (białe), lewe ramię LA (czarne), lewe ramię lewej ręki (czerwone), prawe ramię prawej ręki (zielone), przewód piersiowy C1-C6 (brązowy) .
7. Część 3 odprowadzeń EKG: ramię prawe RA (białe), ramię lewe LA (czarne), lewe ramię lewe (czerwone).
8. Różne określenia odpowiedniego połączenia: L-LA, R-RA, RF (N) -RL, F-LL, CV.
Kluczowy opis:
Dostępne są 4 klawisze, a następnie klawisze wyboru, klawisz zwiększania, klawisz zmniejszania, klawisz Enter, oprócz zestawu kombinacji klawiszy
Wybierz klucz:
Klawisz ten służy do wyboru parametru, który chcesz zmienić; istnieją 4 lampy LED do wyświetlania czterech kodów reprezentujących to, co jest wyświetlane,
Pierwszy reprezentatywny kształt fali LED, LED 2-4 reprezentuje parametr (2 to wartość sto, 3 reprezentantów dziesięciu, 4 reprezentantów bitów)
Zwiększ klucz:
Użyj go, aby zwiększyć parametr
Przycisk zmniejszania:
Użyj go, aby zmniejszyć parametr
Przycisk ENTER:
Użyj go, aby potwierdzić wybrany parametr
Klucz kombinowany:
Naciśnij jednocześnie klawisz wyboru i klawisz Enter, zwolnij klawisz Enter, zwolnij klawisz wyboru,
dwukrotnie kliknij ponownie klawisz Enter, klawisz kombinacji został wybrany pomyślnie i wyświetli inną zawartość.
Sposoby działania każdego kodu:
1. Wartość tlenu we krwi:
1) Ustawienie wartości Tlenu we krwi: 80%, 85%, 90%, 98%, te 4 punkty kalibracji wartości wykrywania, tolerancja <= 1%;
Przy 60%, 65%, 70%, 75%, ta 4-punktowa kalibracja detekcji wartości, tolerancja <2%;
2) Wartość początkowa: 98%; Można go wybrać i ustawić wartość tlenu we krwi za pomocą klawisza zwiększania i zmniejszania bezpośrednio.
2. Wartość szybkości impulsu:
1) Ustawienie wartości tętna: 30,60,80,100,120,160,180,240 bpm łącznie 8 punktów testowych;
2) Tolerancja <= 1 bpm;
3) Wartość początkowa wynosi 80 uderzeń na minutę. Można wybrać i ustawić wartość częstości tętna klawiszem zwiększania i bezpośrednio zmniejszać klucz.
3. Wybór krzywej danych krzywych:
Dane 1 to krzywa BCI, dane 2 to krzywa .
4. Normalny przebieg EKG:
* Zakres ustawień tętna: 10-200bpm (wartość początkowa: 60 bpm)
* Naprawiono amplitudę sygnału
5. Plus-minus trójkątny kształt fali
* Zakres częstotliwości: 10-300bpm (wartość początkowa: 75 bpm)
* Zakres amplitudy: 0.1-4MV (10: 0.1mV, 400: 4mV)
* 2 tryby, Mode 1: Positive waveform; tryb II: przebieg negatywny; Użyj klucza kombinacji do wyboru.
6. Fala kwadratowa
* Zakres częstotliwości: 0,1 Hz-10 Hz (10: 0,1 Hz, 100: 10 Hz); (Wartość początkowa: 1 Hz)
* Zakres amplitudy: 0,1-4 MV (10: 0,1 mV, 400: 4 mV);
7. Fala sinusoidalna
* Zakres częstotliwości: 1-100 Hz (wartość początkowa: 25 Hz)
* Zakres amplitudy: 0.1-4MV (10: 0.1mV, 400: 4mV)
8. Analogowy przebieg QRS-T:
Ten kształt fali ma 4 tryby pracy,
Model 1: amplitudę załamka T można zmienić;
Model 2: Ustaw częstotliwość fali;
Tryb 3: ustawienie amplitudy przebiegu QRS;
Model 4: Ustaw szerokość fali QRS;
tryb pracy można zmienić za pomocą klawiszy kombinacji.
* Zakres ustawień amplitudy fali T: 0.1mV-2mV; (Wartość początkowa: 10)
* Zakres ustawień częstotliwości fal: 20-300bpm; (Wartość początkowa: 75)
* Zakres amplitudy QRS: 0.1mV-2mV; (Wartość początkowa: 1mV)
* Zakres szerokości fali QRS: 10ms-150ms; (Wartość początkowa: 80ms)
9. Symulacja fali oddechowej:
* Zakres częstotliwości: 10-100 razy / min; (Wartość początkowa: 15bpm)
* Uwaga: przewód oddechowy to RA-LL, impedancja linii podstawowej to 1k. Jeśli przewód oddechowy pacjenta jest innym przewodem, należy ustawić parametr monitora lub zmienić sposób podłączenia elektrody.
A. Ustawienie amplitudy sygnału:
* Zakres amplitud: 0.1mV-4mV (10: 0.1mV, 400: 4mV); (Wartość początkowa: 100)
* Uwaga: to ustawienie amplitudy wpłynie na amplitudę fali 5,6,7.
